جدول تلرانس برش لیزر

در دنیای صنعت و مهندسی، "دقت" حرف اول را می زند. تصور کنید در حال ساخت بدنه یک دستگاه صنعتی یا قطعات یک ربات هستید. اگر قطعات برش خورده حتی نیم میلی متر با نقشه اصلی تفاوت داشته باشند، در مرحله مونتاژ و جوشکاری با مشکل جدی روبرو می شوید؛ پیچ ها در سوراخ ها جا نمی روند و لبه ها روی هم جفت نمی شوند. اینجاست که مفهومی به نام "تلرانس" (Tolerance) اهمیت حیاتی پیدا می کند.
بسیاری از مشتریان هنگام سفارش خدمات برش، این سوال را می پرسند: «دقت دستگاه شما چقدر است؟» یا «آیا قطعه دقیقا با همان اندازه نقشه تحویل داده می شود؟». ما در مجموعه امید لیزر، شفافیت را اصل اول کار خود می دانیم. در این مقاله قصد داریم ضمن ارائه جدول تلرانس برش لیزر، به زبان ساده توضیح دهیم که دقت برش به چه عواملی بستگی دارد و ما چگونه خطاهای برش را به حداقل می رسانیم.

تلرانس برش چیست و چرا هیچ دستگاهی خطای صفر ندارد؟

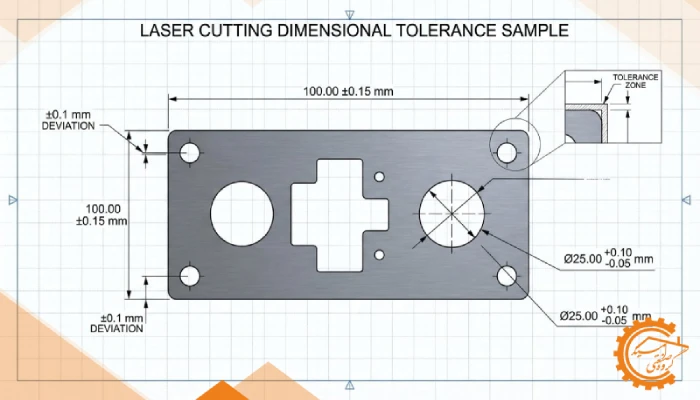

به زبان ساده، تلرانس به معنی "میزان انحراف مجاز از اندازه واقعی" است. وقتی می گوییم تلرانس دستگاهی 0.1 میلی متر است، یعنی اگر شما یک مربع 10 سانتی متری سفارش دهید، قطعه نهایی ممکن است 10.01 یا 9.99 سانتی متر باشد.
باید بدانید که در دنیای فیزیک و مکانیک، "خطای صفر" وجود ندارد. برش لیزر یک فرآیند حرارتی است. پرتو لیزر با دمای بسیار بالا فلز را ذوب می کند. همین حرارت باعث انبساط و انقباض جزئی فلز می شود. با این حال، برش لیزر فایبر در حال حاضر دقیق ترین روش برش فلزات در جهان است و خطای آن نسبت به روش های قدیمی مثل پلاسما یا هواگاز، بسیار ناچیز و قابل چشم پوشی است.

جدول تلرانس برش لیزر

دقت برش لیزر رابطه مستقیمی با "ضخامت ورق" دارد. هرچه ورق ضخیم تر باشد، کنترل پرتو لیزر در عمق ورق دشوارتر شده و تلرانس کمی افزایش می یابد. در جدول زیر، استاندارد تلرانس عمومی برای دستگاه های برش فایبر پیشرفته (مانند تجهیزات امید لیزر) آورده شده است:

نکته: این اعداد برای شرایط استاندارد و ورق های تخت و بدون زنگ زدگی است. نوع آلیاژ (آهن، استیل یا آلومینیوم) نیز می تواند تاثیر جزئی بر این اعداد داشته باشد.

عوامل موثر بر دقت و تلرانس برش لیزر

چرا گاهی اوقات دقت برش کاهش می یابد؟ دانستن این عوامل به شما کمک می کند تا انتظارات واقعی تری از خروجی کار داشته باشید:

1. ضخامت ورق و پرتو مخروطی

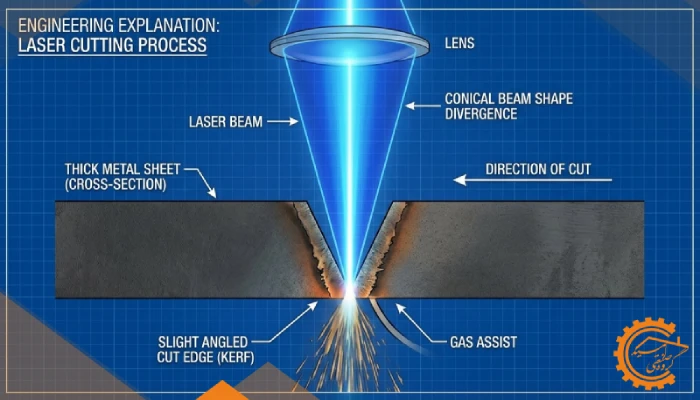

پرتو لیزر کاملا استوانه ای نیست، بلکه حالتی مخروطی (شبیه ساعت شنی) دارد. نقطه کانونی لیزر بسیار باریک است، اما هرچه ضخامت ورق بیشتر شود، پرتو در پایین ورق کمی بازتر می شود. این موضوع باعث می شود در ضخامت های بالا (مثلا 15 میل به بالا)، سطح مقطع برش کاملا عمود نباشد و شیب بسیار ملایمی داشته باشد.

2. نوع متریال

فلزات رفتار متفاوتی در برابر حرارت دارند. آلومینیوم ضریب انتقال حرارت بالایی دارد و زودتر گرم می شود، بنابراین کنترل تلرانس در آن سخت تر از آهن است. در مقابل، استیل به دلیل سختی بالا، برش بسیار تمیز و دقیقی ارائه می دهد.

3. سرعت برش

دستگاه باید تعادل دقیقی بین سرعت و کیفیت برقرار کند. سرعت خیلی زیاد باعث پلیسه و عدم دقت در گوشه ها می شود و سرعت خیلی کم باعث داغ شدن بیش از حد قطعه و تغییر شکل (Deformation) آن می شود.

مفهوم «کرف» (Kerf) یا عرض شکاف برش

زمانی که لیزر روی ورق حرکت می کند، مقداری از فلز را ذوب کرده و از بین می برد تا شکاف ایجاد شود. به عرض این شکاف "کرف" می گویند. عرض کرف در لیزر فایبر بسیار کم (حدود 0.2 تا 0.3 میلی متر) است.
در نقشه کشی صنعتی، اگر قطعات حساسی دارید که باید دقیقا داخل هم جفت شوند (Fit شوند)، باید این مقدار کرف را در نظر بگیرید. البته نرم افزارهای پیشرفته دستگاه های امید لیزر قابلیت جبران کرف (Kerf Compensation) را دارند. یعنی به صورت اتوماتیک پرتو را کمی جابجا می کنند تا اندازه نهایی قطعه دقیقا مطابق نقشه شما در بیاید.

نقش حیاتی کالیبراسیون و نگهداری دستگاه

داشتن بهترین دستگاه دنیا کافی نیست؛ نگهداری از آن مهم تر است. دقت برش به شدت به سلامت قطعات مصرفی وابسته است.
اگر لنز دستگاه کثیف باشد، پرتو لیزر متمرکز نمی شود و برش ضخیم و ناصاف می شود.
اگر نازل دستگاه ضربه خورده باشد یا دفرمه شده باشد، گاز کمکی به درستی پاشیده نمی شود و پلیسه ایجاد می شود.
ما در امید لیزر برنامه های سختگیرانه ای برای کالیبراسیون روزانه و تعویض به موقع نازل و لنز داریم. به همین دلیل است که مشتریان ما همواره از دقت ابعادی قطعات تحویلی رضایت دارند.

حداقل قطر سوراخ قابل برش با لیزر چقدر است؟

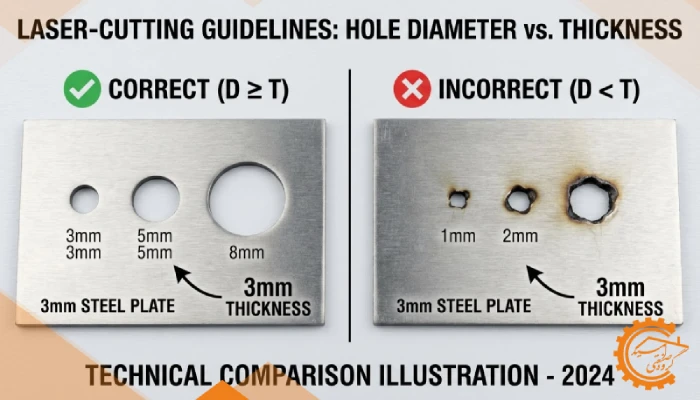

یکی از چالش های اصلی در طراحی و برش، سوراخ های ریز (جای پیچ) است. یک قانون طلایی و تجربی در برش لیزر وجود دارد:
"قطر سوراخ نباید کمتر از ضخامت ورق باشد."
به عنوان مثال، اگر ورق شما 10 میلی متر ضخامت دارد، کوچک ترین سوراخی که می توان با کیفیت مطلوب برش داد، سوراخی با قطر 10 میلی متر است. اگر بخواهید روی ورق 10 میل، سوراخ 5 میلی متری بزنید، حرارت لیزر باعث ذوب شدن لبه های سوراخ شده و شکل دایره به هم می ریزد. در این موارد، ما در امید لیزر پیشنهاد می کنیم که جای سوراخ را به صورت نقطه ای (Mark) حک کنیم تا بعدا با دریل سوراخکاری شود.

چگونه فایل طراحی را برای کمترین خطا آماده کنیم؟

برای اینکه دقیق ترین خروجی را از جدول تلرانس برش لیزر دریافت کنید، فایل ارسالی شما باید استاندارد باشد:

1. مقیاس نقشه باید یک به یک (1:1) باشد.
2. خطوط روی هم افتاده (Overkill) باید حذف شوند.
3. خطوط محیطی باید بسته و پیوسته (Join) باشند.
4. فایل را با فرمت DXF یا DWG (نسخه 2007 یا پایین تر) ذخیره کنید.

جمع بندی

برش لیزر دقیق ترین تکنولوژی موجود برای برش فلزات است، اما همچنان دارای تلرانس های میکرونی است که ناشی از ماهیت فیزیکی نور و فلز است. شناخت این تلرانس ها به شما کمک می کند تا طراحی مهندسی تری داشته باشید.
مجموعه امید لیزر با بهره گیری از اپراتورهای متخصص و دستگاه های کالیبره شده، تضمین می کند که قطعات شما با کمترین میزان خطا و بالاترین کیفیت لبه برش تولید شوند. دقت ما، اعتبار پروژه شماست.
ثبت سفارش برش لیزر با دقت بالا
آیا برای پروژه خود نیاز به برش قطعاتی با دقت و ظرافت بالا دارید؟ همین حالا فایل نقشه خود را برای ما ارسال کنید. کارشناسان فنی امید لیزر پس از بررسی فایل و ضخامت ورق، زمان تحویل و هزینه دقیق را به شما اعلام می کنند. برای ارتباط با کارشناسان ما لطفا تماس بگیرید.
